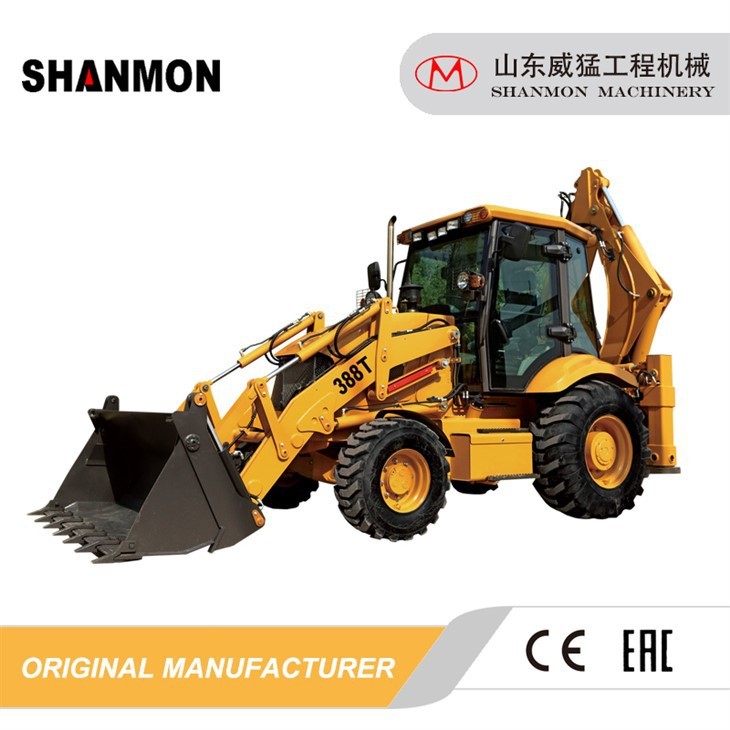

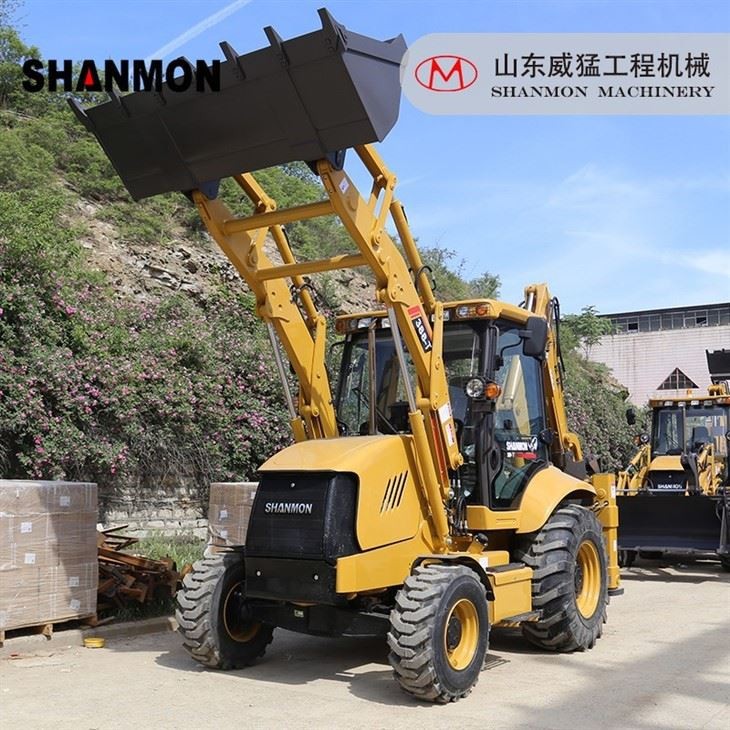

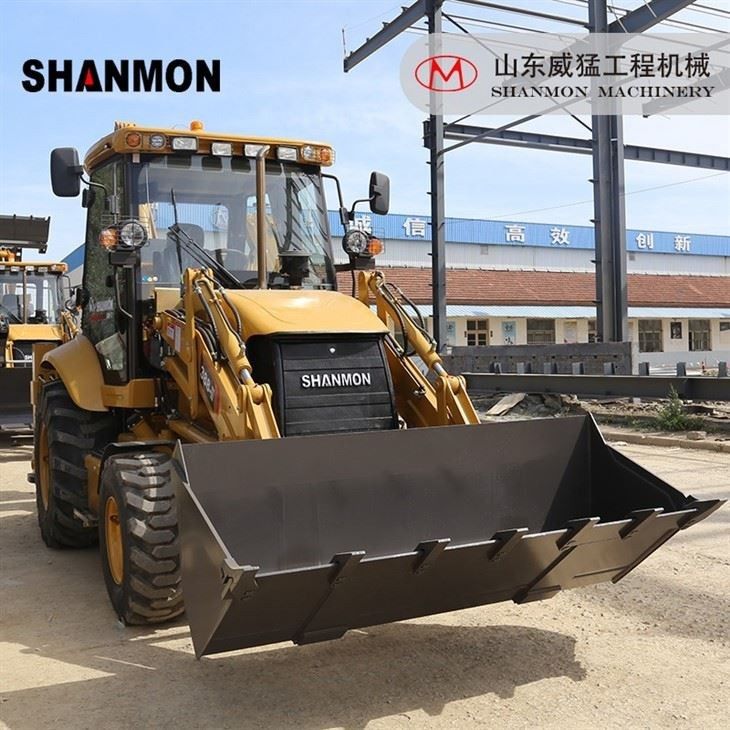

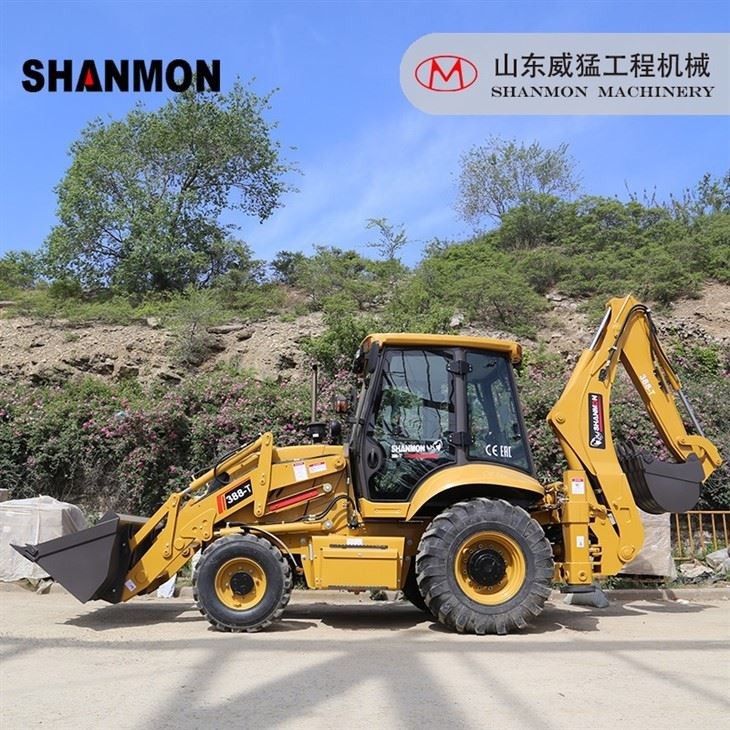

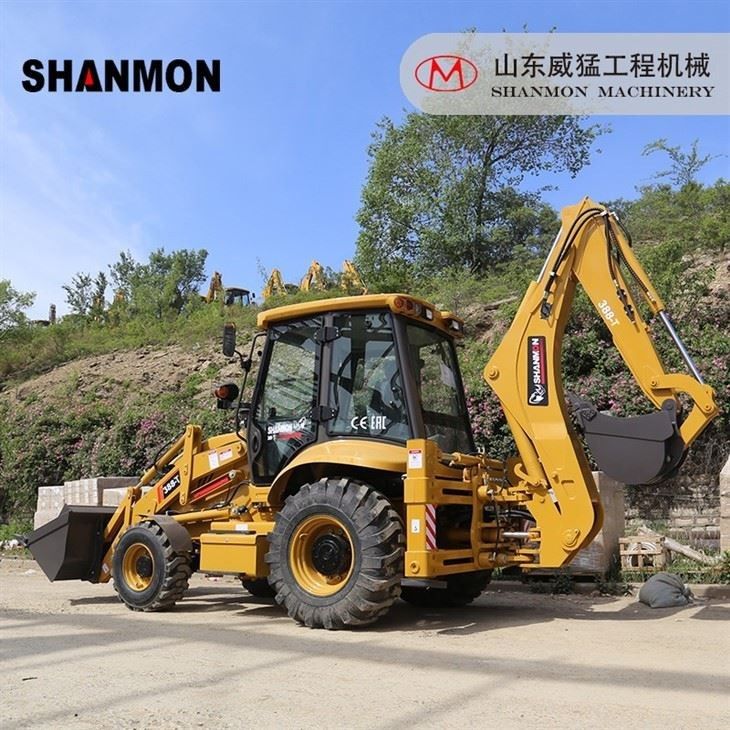

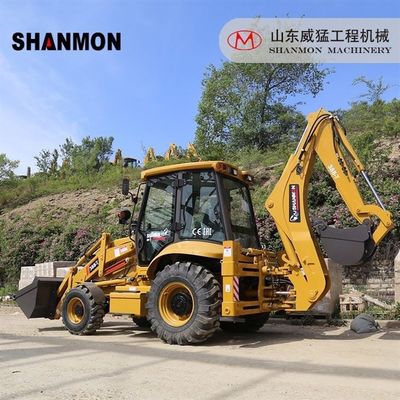

A carregadeira de retroescavadeira 388T é uma versão profundamente melhorada da carregadeira de retroescavadeira Shanmon 388.Caixa de transmissão CarraroEm comparação com o 388, os eixos Carraro adotam freios de tração molhada, resultando em maior velocidade de condução e operação mais flexível.O Shanmon 388T tem quatro marchas para a frente e quatro marchas para trásCom um balde multiuso e anexos variáveis, o 388T será a espinha dorsal da indústria da construção.
| Dimensão global | Peso de operação | 8200 kg |
| Dimensões globais ((L×W×H) | 6050 × 2465 × 3100 mm | |
| Base da roda | 2280 mm | |
| Pênalti da roda | 1785 mm | |
| Limitação do solo | 300 mm | |
|
Desempenho |
Capacidade do balde de carregamento |
1.0m3 |
|
Força de ruptura do carregador |
47KN |
|
|
Capacidade de elevação do carregador |
2500 kg |
|
|
Altura de descarga do carregador |
2760 mm |
|
|
Alcance de descarga do carregador |
900 mm |
|
|
Profundidade de escavação do carregador |
52 mm |
|
|
Capacidade do balde da retroescavadeira |
0.3m3 |
|
|
Força de escavação de baldes de retroexcavadora |
50KN |
|
|
Ângulo de balanço da retroexcavadora |
180° |
|
|
Altura de descarga da retroexcavadora |
3795 mm |
|
|
Profundidade máxima de escavação da retroexcavadora |
4085 mm |
|
|
Força de tração máxima |
60KN |
|
|
Motor |
Modelo |
Weichai WP4G95E221 |
|
Tipo |
Turbocompressor de quatro tempos |
|
|
Diâmetro interno do cilindro*corrida |
4-105×130 |
|
|
Potência nominal |
70 kW/95 CV |
|
|
Velocidade |
2200 r/min |
|
|
Consumo de combustível |
230 g/kw.h |
|
|
Torque máximo |
380 N.m. |
|
|
Deslocamento |
4.5L |
|
| Sistema de direção | Tipo | Direção hidráulica |
| Modelo de desviador | BZZ5-250 | |
| Entrega da bomba | 63 ml/r | |
| Ângulo de direção | ± 36° | |
| Min. raio de rotação | 6581 mm | |

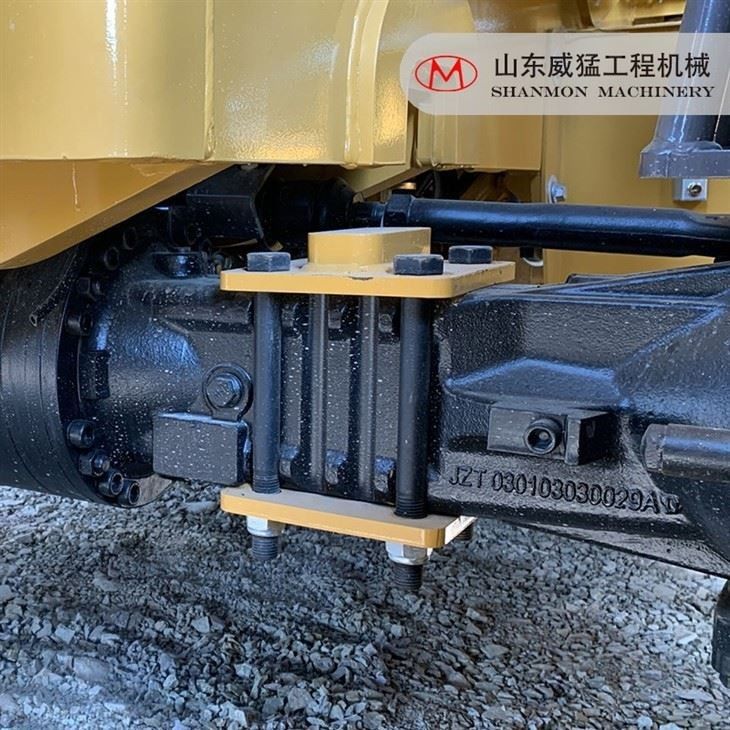

| Eixo motriz | Modelo | 26.2-1920/28.43M-1654 |
| Fabricante | Itália carraro | |
| Carga máxima do eixo dianteiro | 22.5 toneladas | |
| Carga máxima do eixo traseiro | 18.75 toneladas | |
| Transmissão | Caixa de engrenagens | Mudança de potência do eixo contador |
| Modelo | TLB1-4WD | |
| Engrenagens | 4 marchas para a frente e 4 marchas para trás | |
| Conversor de binário hidráulico | Carraro | |
| Pressão de entrada | - | |
| Pressão de saída | 1.3-1.55Mpa | |
| Modo de arrefecimento | circulação de pressão de refrigeração do óleo | |
| Entrega da bomba | 40 ml/r | |
|
Roda |
Tamanho da roda da frente |
14 a 17.5 |
|
Tamanho da roda traseira |
19.5L-24 |
|
|
Pressão dos pneus dianteiros |
0.4Mpa |
|
|
Pressão dos pneus traseiros |
0.35Mpa |
|
|
Velocidade de deslocamento |
38 km/h |
|
| Sistema de travagem | Freio de serviço | Auto-regulação interna, auto-equilíbrio |
| Freio de estacionamento | Freio manual | |
| Pressão do sistema | Sistema hidráulico de carga | 20Mpa |
| Sistema hidráulico de escavação | 20Mpa | |
|
Sistema hidráulico de direcção |
14Mpa |
