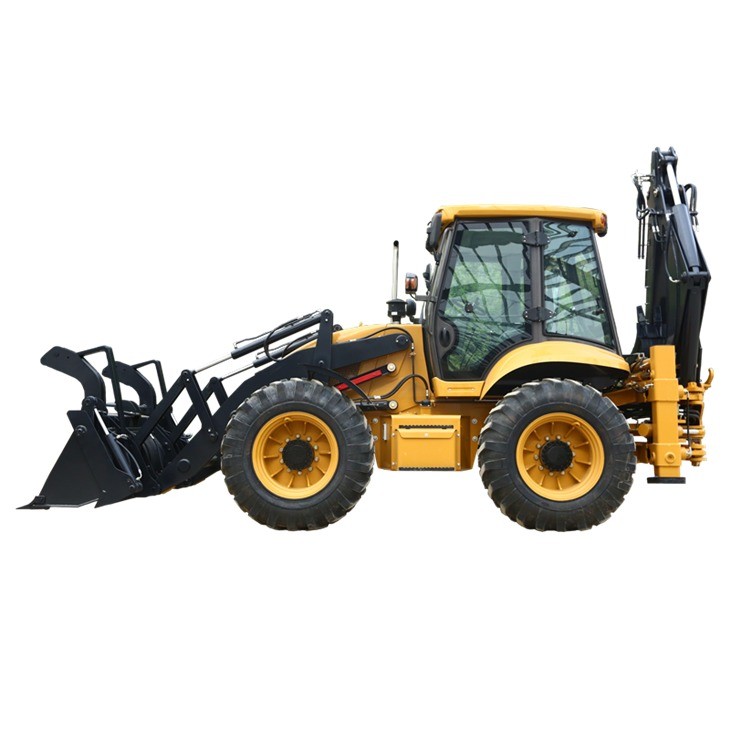

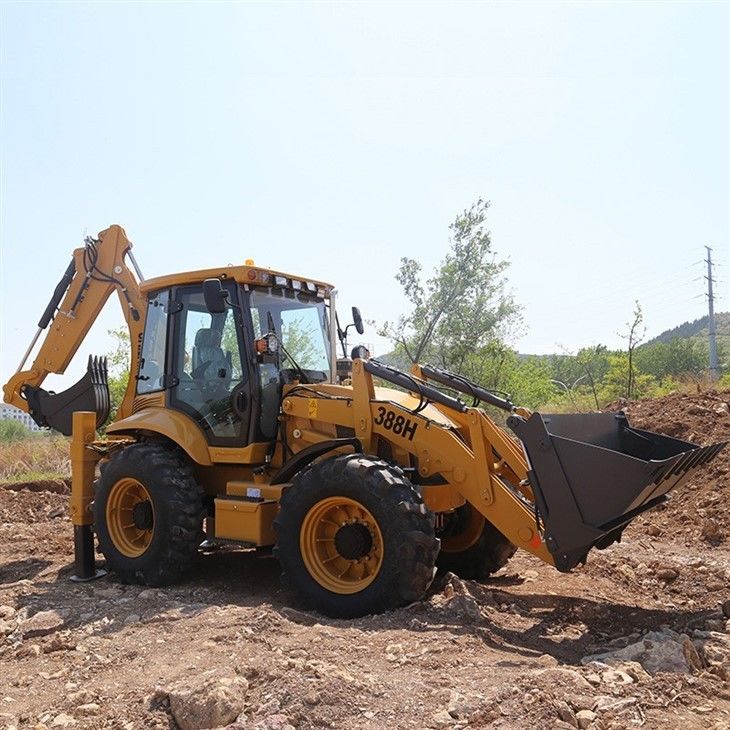

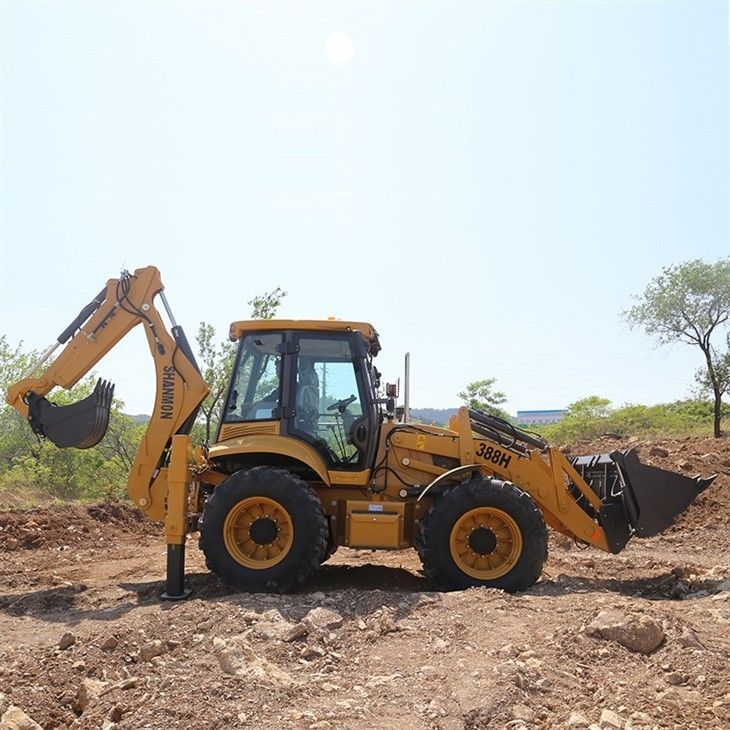

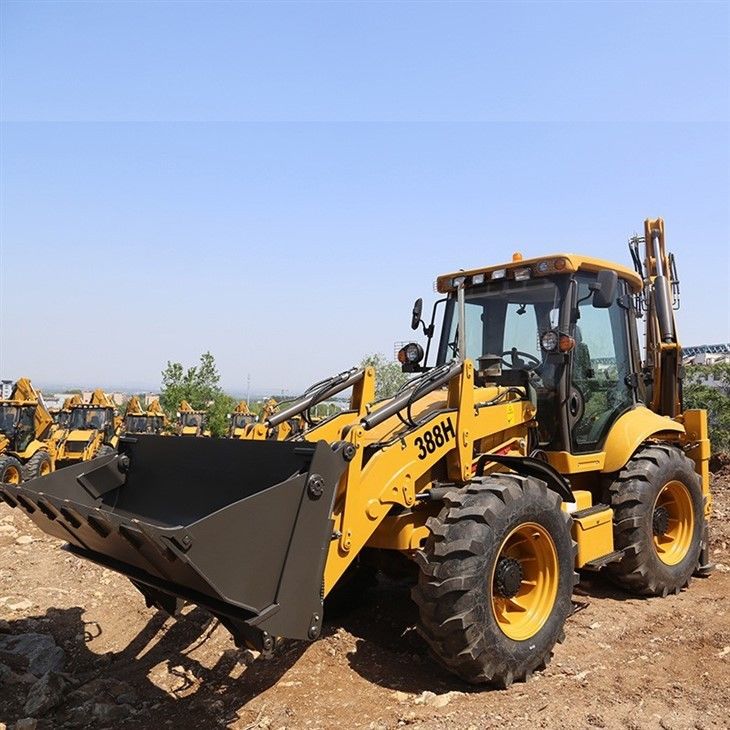

O carregador de escavadeiras 4x4 Shanmon388H pertence à última geração de carregadoras de escavadeiras Shanmon, que é desenvolvida para o mercado russo com uma série de inovações.A estrutura geral reforçada e o poderoso motor a diesel Yuchai aumentaram a força de ruptura e as capacidades de elevação, enquanto o modo de direcção de quatro rodas e eixos pesados Shanmon tornam o 388H mais resistente e flexível.proporciona fiabilidade, energia e um ambiente de operação de alta qualidade para ajudá-lo nos projectos mais difíceis.A carregadeira 388H é mais do que à altura da tarefa.Aqui está a especificação:
| Dimensão global | Peso de operação | 10500 kg |
| Dimensões globais ((L×W×H) | 6450 × 2530 × 3120 mm | |
| Base da roda | 2335 mm | |
| Pênalti da roda | 2050 mm | |
| Limitação do solo | 450 mm | |
|
Desempenho |

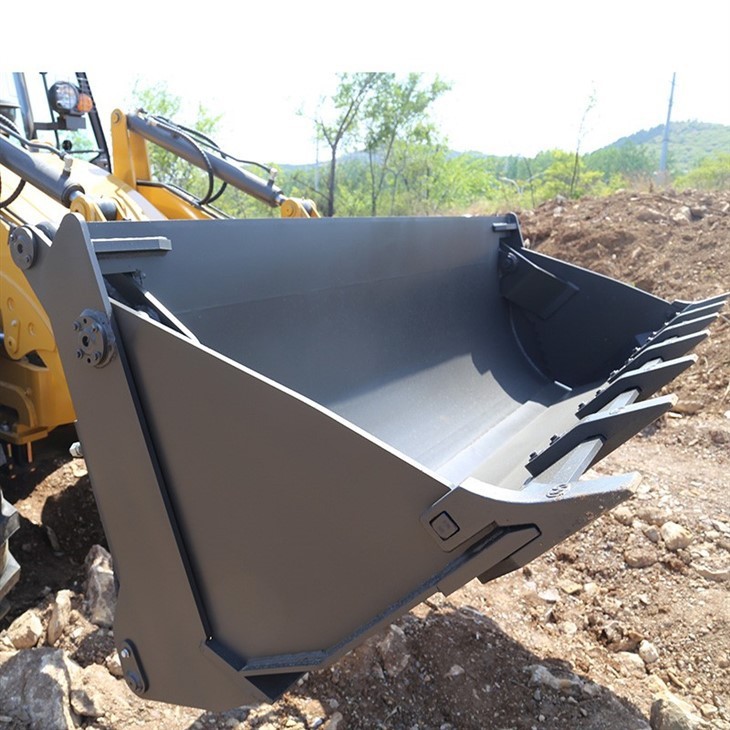

Capacidade do balde de carregamento |
1.2m3 |
|
Força de ruptura do carregador |
47KN |
|
|
Capacidade de elevação do carregador |
2500 kg |
|
|
Altura de descarga do carregador |
3050 mm |
|
|
Alcance de descarga do carregador |
870 mm |
|
|
Profundidade de escavação do carregador |
52 mm |
|
|

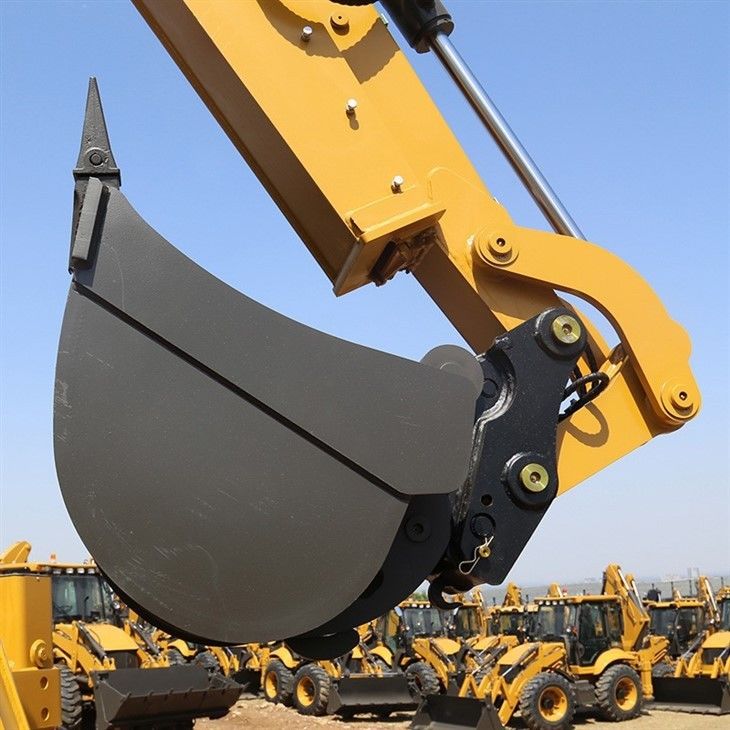

Capacidade do balde da retroescavadeira |
0.3m3 |
|
|
Força de escavação de baldes de retroexcavadora |
50KN |
|
|
Ângulo de balanço da retroexcavadora |
180° |
|
|
Altura de descarga da retroexcavadora |
4050 mm |
|
|
Profundidade máxima de escavação da retroexcavadora |
3820 mm |
|
|
Força de tração máxima |
86KN |
|
|
Motor |
Modelo |
Yuchai YC4A105Z-T20 |
|
Tipo |
Turbocompressor de quatro tempos |
|
|
Diâmetro interno do cilindro*corrida |
4-108×132 |
|
|
Potência nominal |
75 kW/100 cv |
|
|
Velocidade |
2200 r/min |
|
|
Consumo de combustível |
230 g/kw.h |
|
|
Torque máximo |
400 N.m. |
|
|
Deslocamento |
4.8L |
|
| Sistema de direção | Tipo | Direção hidráulica |
| Modelo de desviador | BZZ5-250 | |
| Entrega da bomba | 63 ml/r | |
| Ângulo de direção | ± 35° | |
| Min. raio de rotação | 6950 mm | |
| Eixo motriz | Modelo | WZL100DF |
| Fabricante | Eixo da China | |
| Carga máxima do eixo dianteiro | 13 toneladas | |
| Carga máxima do eixo traseiro | 13 toneladas | |
| Transmissão | Caixa de engrenagens | Câmbio hidráulico sincronizado a mecanização |
| Modelo | ZL30 | |
| Engrenagens | 4 marchas para a frente e 4 marchas para trás | |
| Conversor de binário hidráulico | YJ320 | |
| Pressão de entrada | 0.4-0.65Mpa | |
| Pressão de saída | 1.6-1.9Mpa | |
| Modo de arrefecimento | circulação de pressão de refrigeração do óleo | |
| Entrega da bomba | 40 ml/r | |
|
Roda |

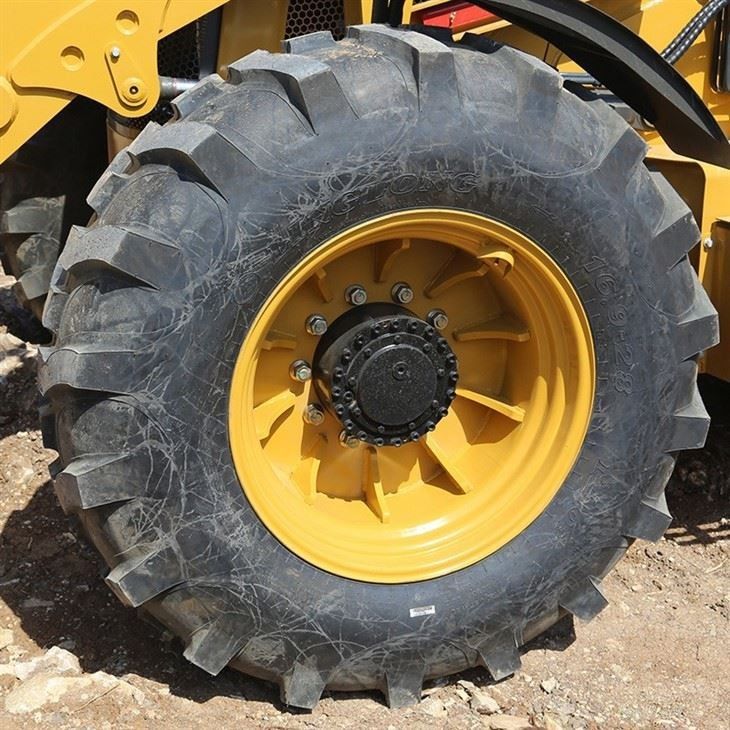

Tamanho da roda da frente |
16.9-28 |
|
Tamanho da roda traseira |
16.9-28 |
|
|
Pressão dos pneus dianteiros |
0.35Mpa |
|
|
Pressão dos pneus traseiros |
0.35Mpa |
|
|
Velocidade de deslocamento |
38 km/h |
|
| Sistema de travagem | Freio de serviço | Óleo a gás, auto-regulação, auto-equilíbrio |
| Freio de estacionamento | Freio manual | |
| Pressão do sistema | Sistema hidráulico de carga | 20Mpa |
| Sistema hidráulico de escavação | 20Mpa | |
|
Sistema hidráulico de direcção |
14Mpa |
