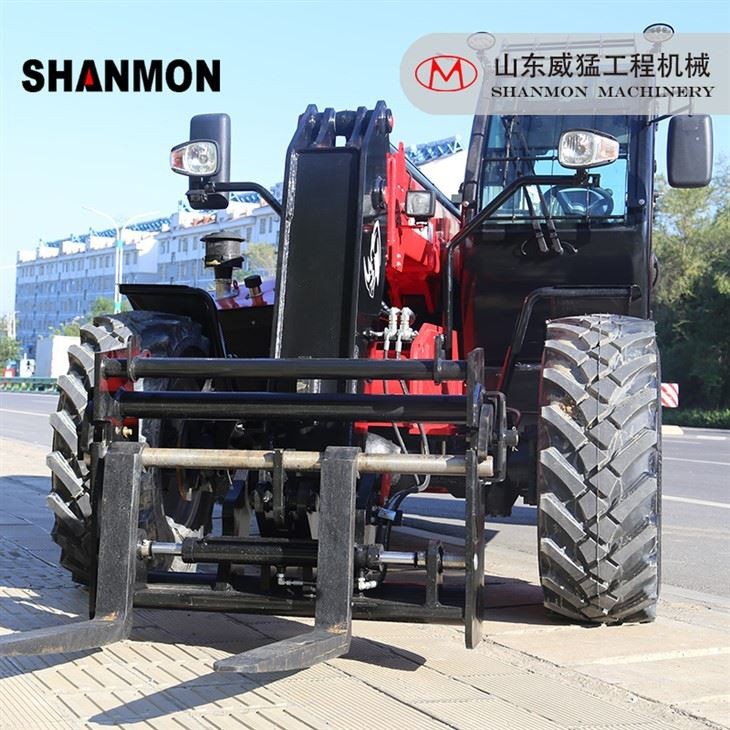

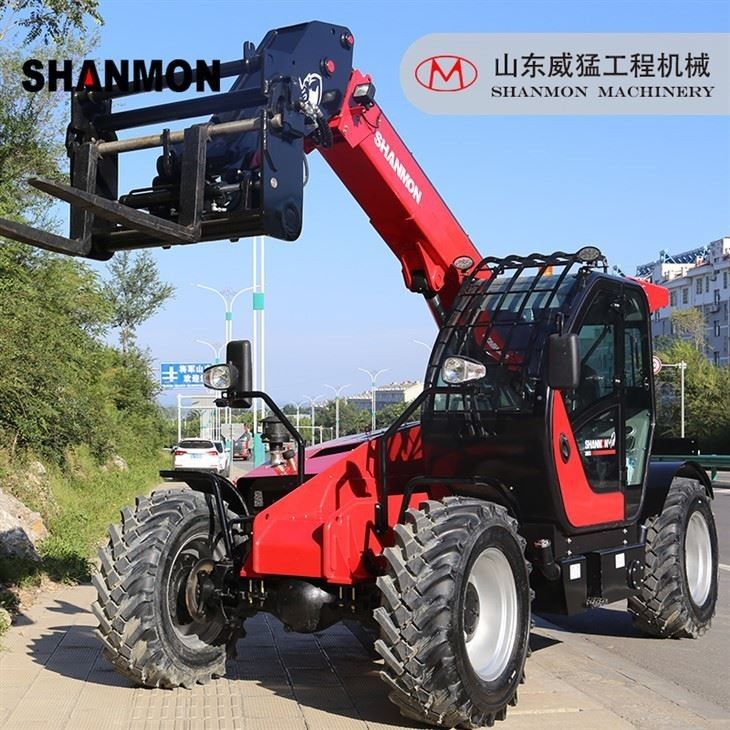

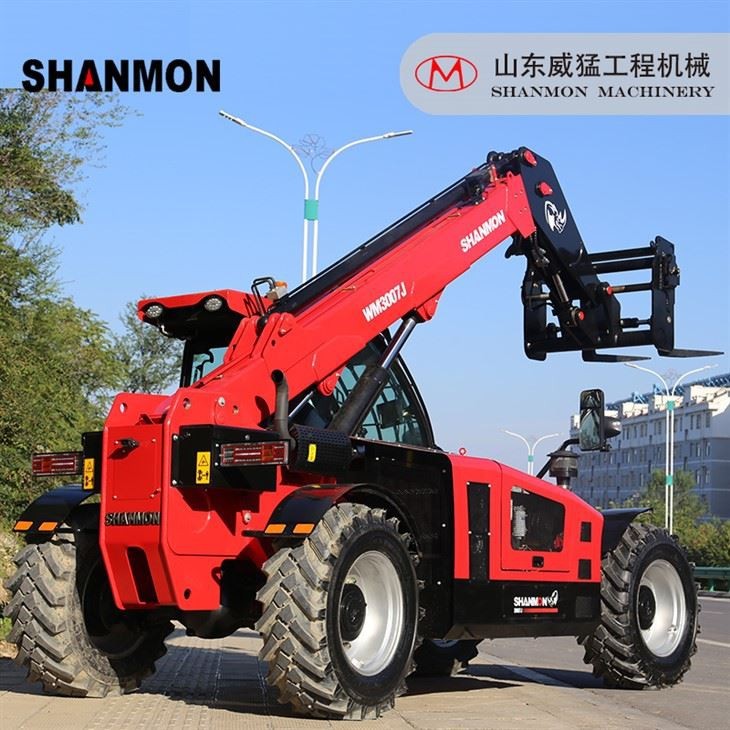

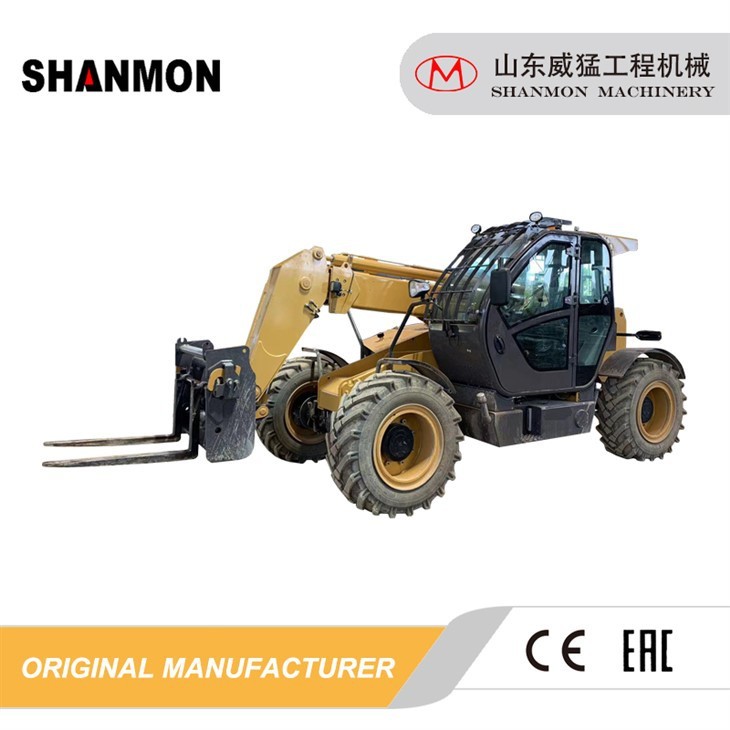

O teletransportador de 3 toneladas é uma nova geração de empilhadeira telescópica desenvolvida pela Shanmon.boa estabilidade e elevada produtividade; o manipulador remoto de 3 toneladas otimiza o sistema de combustível, o que reduz significativamente o consumo de combustível e as emissões de carbono, e toda a máquina é energética e ecológica;É amplamente utilizado no aço, do carvão, dos portos, da logística e de outras condições de trabalho.
Características:
1. um manipulador de 3 toneladas equipado com plataforma de carregamento Shanmon, sistema de transmissão de energia da plataforma, estruturas dianteira e traseira, sistema hidráulico e outros sistemas maduros e fiáveis, econômicos,capacidade de elevação nominal de 3 toneladas.

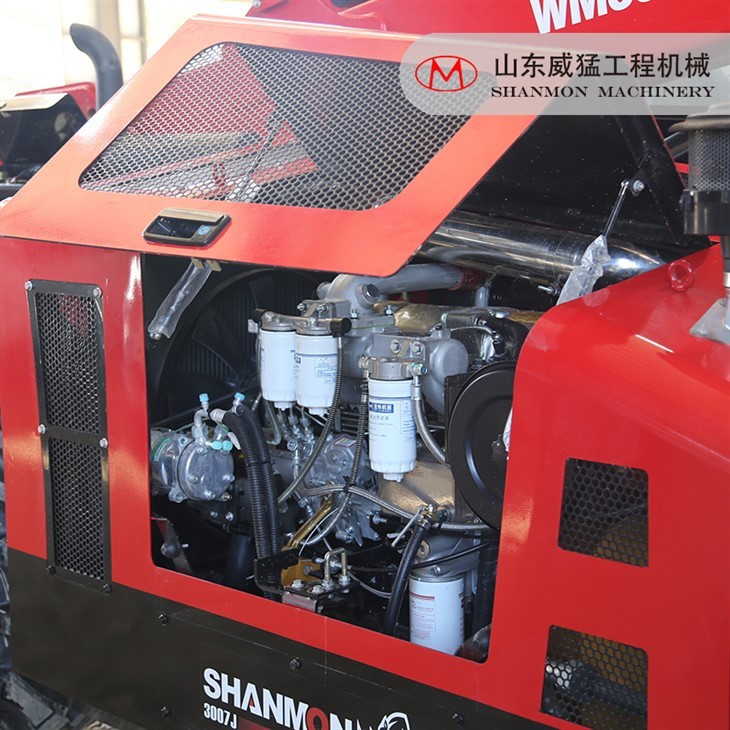

2Configurado com um motor de baixa velocidade de poupança de energia que cumpre os requisitos de emissões do National II, um conversor de binário de alta eficiência de grande capacidade e um sistema hidráulico inventado pela Shanmon,que seja razoavelmente adaptado para melhorar a eficiência de trabalho e reduzir o consumo de energia, e alcançar a economia global de energia de mais de 20%.
3. Equipado com caixa de velocidades Shanmon controlada eletronicamente, fácil de operar; adotando o novo eixo de accionamento reforçado Shanmon, alta fiabilidade.
4O sistema de arrefecimento adota um módulo de gestão térmica controlado eletronicamente, que reduz eficazmente a temperatura da água do motor, a temperatura do óleo do sistema hidráulico e a temperatura do óleo da transmissão,e toda a máquina tem alta eficiência de refrigeração, o que reduz o consumo de combustível
5A máquina completa adota um sistema de amortecimento de três fases, que reduz as vibrações em 40% e tem um melhor desempenho de amortecimento, e o ruído na cabine é reduzido em 5dB ((A),que melhora o conforto de funcionamento do condutor.
6O sistema de direção hidráulica de detecção de carga, bomba de direção dupla pode alcançar controle automático variável graduado, operação suave e confortável, desempenho estável e confiável.A tubulação hidráulica adota uma estrutura de dupla vedação, o que melhora ainda mais o desempenho de vedação do sistema hidráulico.
7A aplicação da pesquisa e desenvolvimento independentes da Shanmon da combinação digital de painéis de instrumentos, interação homem-máquina é elevada;toda a máquina adota o controlo centralizado dos aparelhos eléctricos, testes e manutenção é conveniente, alta confiabilidade dos componentes elétricos.

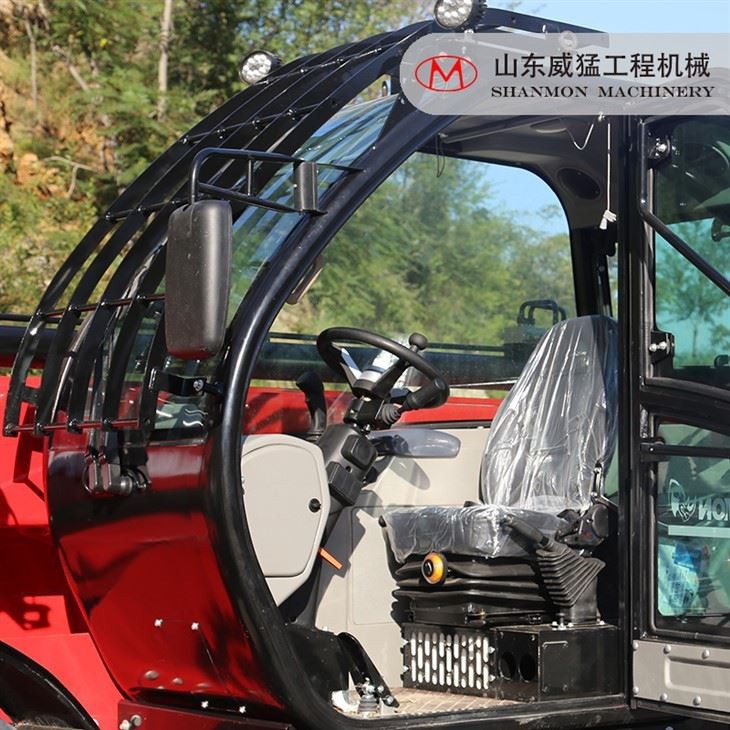

8- Nova cabine de estrutura de aço com ampla visão; disposição otimizada da cabine com mais espaço operacional; interior de cabine de cobertura total com boa vedação; ar condicionado opcional com bom conforto.
9• Otimizada concepção da estrutura da haste de ligação, grande relação de transmissão da força; estrutura da raiz da forquilha otimizada, forte capacidade de suporte e longa vida útil.
10- Quadros dianteiros e traseiros reforçados, alta fiabilidade; contrapeso aumentado em uma peça, boa estabilidade de viagem e operação.
| Principais especificações | ||
|---|---|---|
| Dimensão global | Peso operacional | 8580 kg |
| Dimensões globais ((L×W×H) | 6490 × 2280 × 2580 mm | |
| Largura do balde | 2250 mm | |
| Base da roda | 3450 mm | |
| Pênalti da roda | 1855 mm | |
| Desempenho | Capacidade de elevação | 3000 kg |
| Capacidade do balde | 1.6m3 | |
| Altura de descarga | 5993 mm | |
| Alcance de dumping | 556.7 mm | |
| Min. raio de rotação | 6200 mm | |
| Tempo de elevação (carga vazia) | 10.7s | |
| Tempo de elevação (carga total) | 15.5s | |
| Tempo de descida | 7.7s | |
| Tempo de gorjeta | 6.7s | |
| Motor | Modelo | O número de veículos deve ser o seguinte: |
| Refrigerador | A refrigeração por água | |
| Potência nominal | 75 kW | |
| Deslocamento | 4.8L | |
| Velocidade | 2200 rpm | |
| Torque máximo | 400 N.m. | |
| Transmissão | Modelo de transmissão | ZL28 |
| Tipo de transmissão | Mudança sincronizada eléctrico-hidráulica | |
| Conversor de binário hidráulico Modelo | YJ290 | |
| Tipo de arrefecimento do conversor de binário | circulação de pressão do óleo de arrefecimento | |
| Modelo de eixos | Shanmon eixos pesados | |
| Engrenagens | 4 marchas para a frente e 4 marchas para trás | |
| Tamanho do pneu | 16/70-24 | |
| Velocidade de deslocamento | 36 km/h | |
| Sistema hidráulico | Modelo de direção | BZZ-50 |
| Entrega da bomba | 63 ml/r | |
| Pressão da bomba | 20Mpa | |
