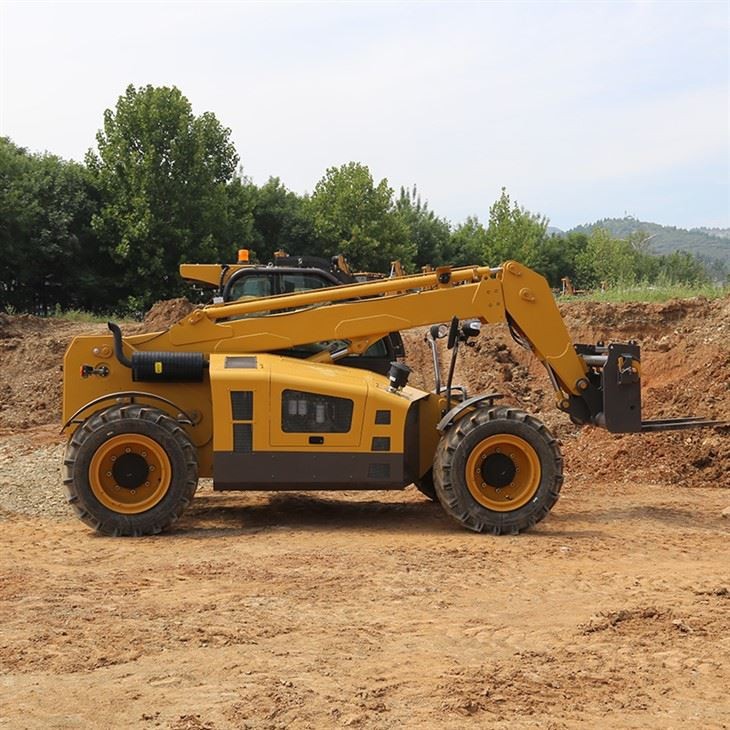

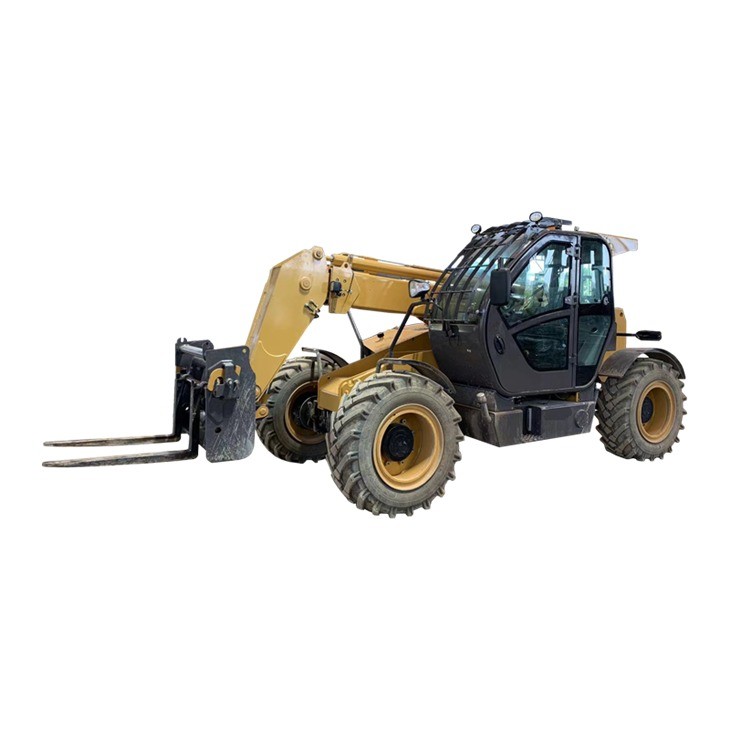

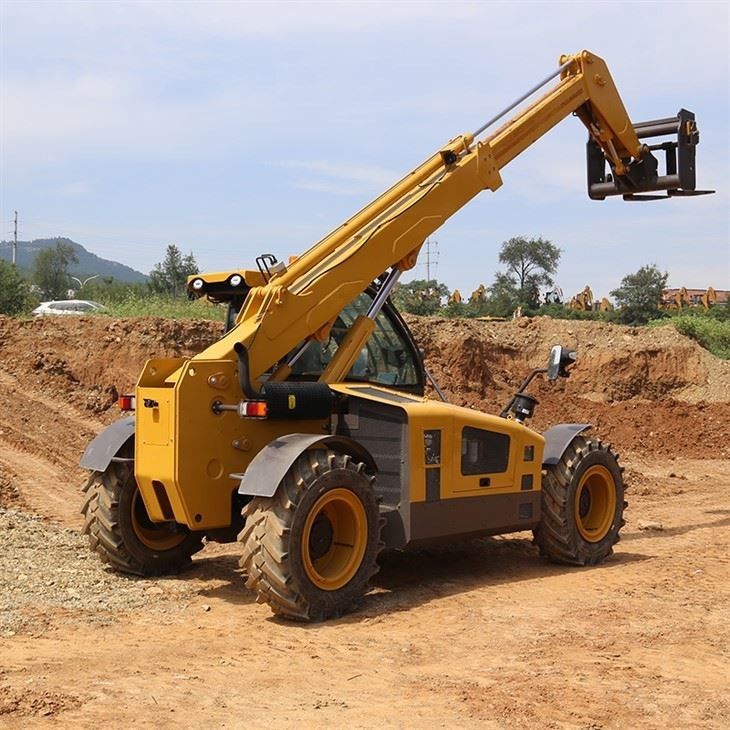

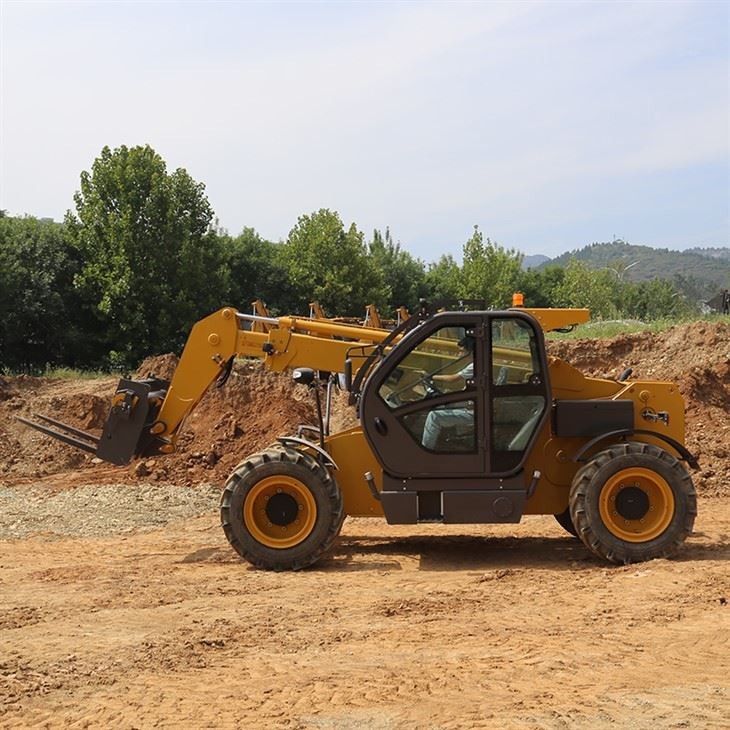

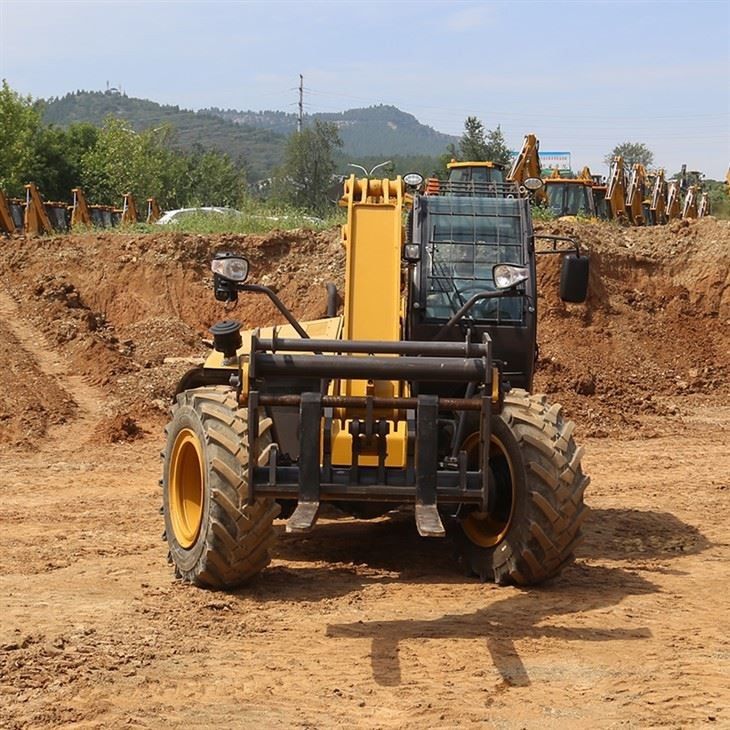

Após dois anos de pesquisa, o primeiro manipulador Shanmon Telescopic Boom de 3 toneladas foi lançado em 2023.Cada unidade fornece confiabilidade, energia e um ambiente de operação de alta qualidade para ajudá-lo nos projetos mais difíceis.
Com transmissão elétrica-hidráulica, estrutura reforçada e função de ligação de elevação-caminhada, o manipulador de braço telescópico permite carga unilateral,Carregamento para o lado oposto dos vagões ferroviários através da abertura da plataforma, alcançando dentro de latas de sprinter e carregamento do navio, alcançando em frente do cais.mais compatibilidade com toda a gama de acessórios específicos do setor, dá-lhe uma enorme flexibilidade e a capacidade de trabalhar numa ampla gama de aplicações.
| Principais especificações | ||
|---|---|---|
| Dimensão global | Peso operacional | 8580 kg |
| Dimensões globais ((L×W×H) | 6490 × 2280 × 2580 mm | |
| Largura do balde | 2250 mm | |
| Base da roda | 3450 mm | |
| Pênalti da roda | 1855 mm | |
| Desempenho | Capacidade de elevação | 3000 kg |
| Capacidade do balde | 1.6m3 | |
| Altura de descarga | 5993 mm | |
| Alcance de dumping | 556.7 mm | |
| Min. raio de rotação | 6200 mm | |
| Tempo de elevação (carga vazia) | 10.7s | |
| Tempo de elevação (carga total) | 15.5s | |
| Tempo de descida | 7.7s | |
| Tempo de gorjeta | 6.7s | |

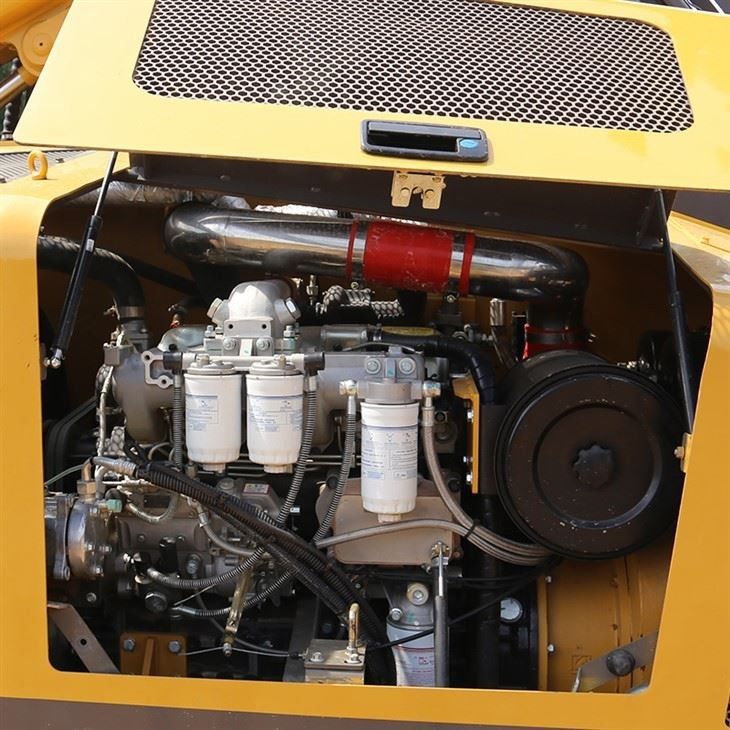

| Motor | Modelo | O número de veículos deve ser o seguinte: |
| Refrigerador | A refrigeração por água | |
| Potência nominal | 75 kW | |
| Deslocamento | 4.8L | |
| Velocidade | 2200 rpm | |
| Torque máximo | 400 N.m. | |
| Transmissão | Modelo de transmissão | ZL28 |
| Tipo de transmissão | Mudança sincronizada eléctrico-hidráulica | |
| Conversor de binário hidráulico Modelo | YJ290 | |
| Tipo de arrefecimento do conversor de binário | circulação de pressão do óleo de arrefecimento | |

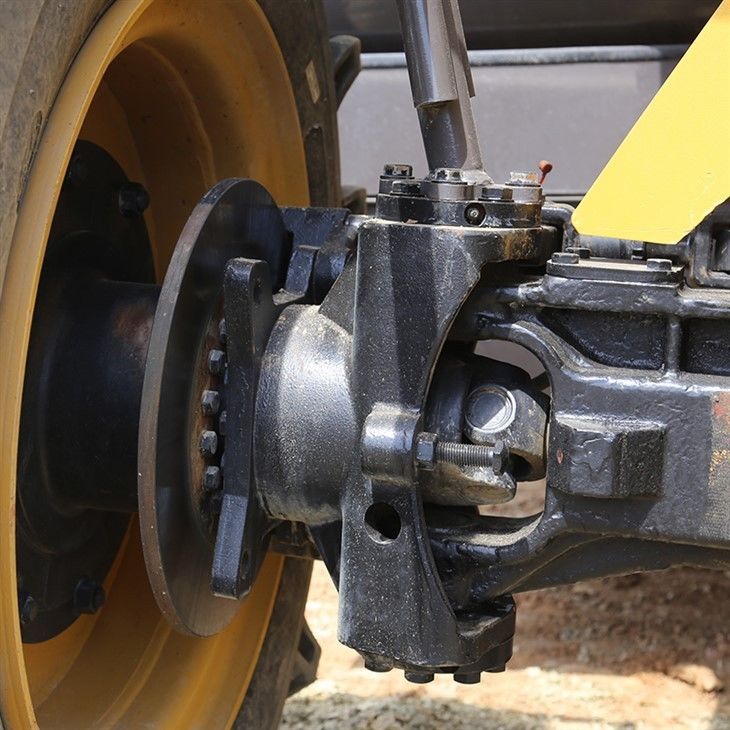

| Modelo de eixos | Shanmon eixos pesados | |
| Engrenagens | 4 marchas para a frente e 4 marchas para trás | |
| Tamanho do pneu | 16/70-24 | |
| Velocidade de deslocamento | 36 km/h | |
| Sistema hidráulico | Modelo de direção | BZZ-50 |
| Entrega da bomba | 63 ml/r | |
| Pressão da bomba | 20Mpa | |
